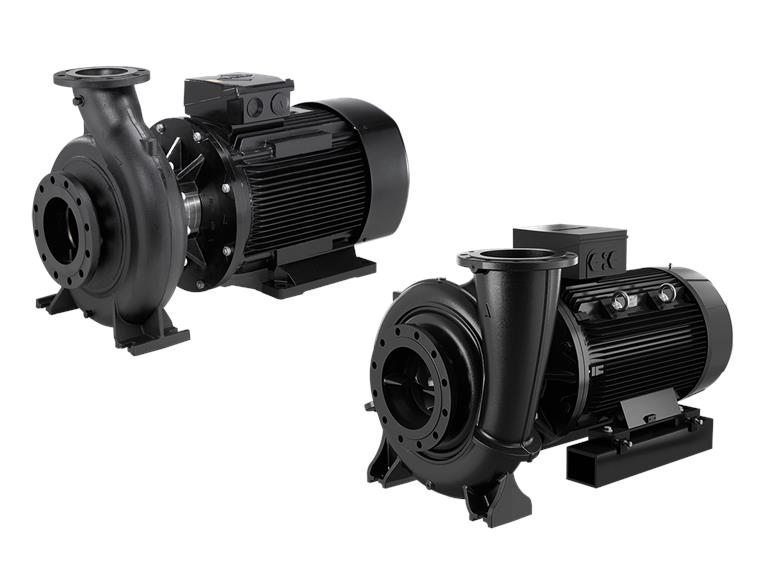

Grundfos NB 150-250/242 EUP AF1ABQQE

Grundfos biedt een bijna onbeperkte reeks nauw gekoppelde (NB / NBG) eindzuigpompen, welke door de robuustheid en betrouwbaarheid zeer geschikt zijn voor uitdagende toepassingen. De Grundfos NB en NBG pompen zijn enkeltraps centrifugale normblokpompen met axiale zuigopening, radiale persopening en een horizontale as en zijn niet zelfaanzuigend. De norm- en blokpompen zijn enorm betrouwbaar, energie-efficiënt en inzetbaar voor een breed scala aan toepassingen door enorme configuratie mogelijkheden.

Vraag een vrijblijvende offerte aan

Uitgebreide productinformatie

Toepassingen

• Watervoorziening
• Industriële drukverhoging
• Industrieel vloeistoftransport
• Binnenklimaat (airconditioning, verwarming en ventilatie)
• Irrigatie

Eigenschappen en voordelen

• Capaciteit tot 1300 m3/h
• Opvoerhoogte tot 160 mWk
• Geoptimaliseerde hydraulica in behuizing en waaier zorgt voor ongehinderde vloeistofdoorstroming
• O-ring afdichting tussen pomphuis en deksel, dus geen kans op lekkage
• Zeer corrosiebestendig
• Beschikbaar met IE2 en IE3 motoren
• Leverbaar met diverse asafdichtings- en materiaalvarianten
• PN 10, 16 en 25 bar

Specificaties

Productnaam NB 150-250/242 EUP AF1ABQQE
Productnummer 98975683
EAN nummer 5712604547205

Materialen

Pomphuis Gietijzer
Pomp behuizing EN-GJL-250
Pomphuis ASTM class 35
Slijtring Brass
Waaier Gietijzer
EN-GJL-200
ASTM class 30
As Stainless steel
EN 1.4301
AISI 304
Interne coating pomphuis CED
Materiaal code A
Code voor rubber E

Installatiegegevens

Maximum ambient temperature 55 °C
Maximale bedrijfsdruk 10 bar
Leidingaansluiting standaard EN 1092-2
Maat van de zuigaansluiting DN 200
Maat van de persaansluiting DN 150
Druktrap voor leidingaansluiting PN 10
Lagersmering Grease
Pomphuis met voeten Yes
Vulblok N
Code voor leidingaansluiting F1

Medium

Te verpompen medium Water
Bereik vloeistoftemperatuur -25 .. 120 °C
Medium temperatuur tijdens bedrijf 20 °C
Dichtheid 998.2 kg/m³

Elektrische gegevens

Motortype SIEMENS
IE efficiëntieklasse IE3
Nominaal vermogen – P2 22 kW
Netfrequentie 50 Hz
Nominale spanning 3 x 380-420D/660-725Y V
Nominaalstroom 42,5-40,5/24,6-23,6 A
Startstroom 680-680 %
Cos phi – power factor 0.8
Nominaal toerental 1470 omw/min
Rendement IE3 93,0%
Motorrendement bij nominale belasting 93.0-93.0 %
Motor efficientie bij 3/4 vermogen 93.7-93.7 %
Motor efficientie bij half vermogen 93.7-93.7 %
Pooltal 4
Dichtheidsklasse (IEC 34-5) IP55
Isolatie klasse (IEC 85) F
Motorbeveiliging PTC
Motor Nr. 99032196
Mont. voorschriften volgens IEC 34-7 IM B35

Overige informatie

Minimale Efficiëntie Index, MEI ≥ 0.68
Netto gewicht 339 kg
Bruto gewicht 371 kg
Transportvolume 0.951 m³
Land van herkomst HU
HS code 84137051
Frequentie omvormer NONE
Druksensor N
