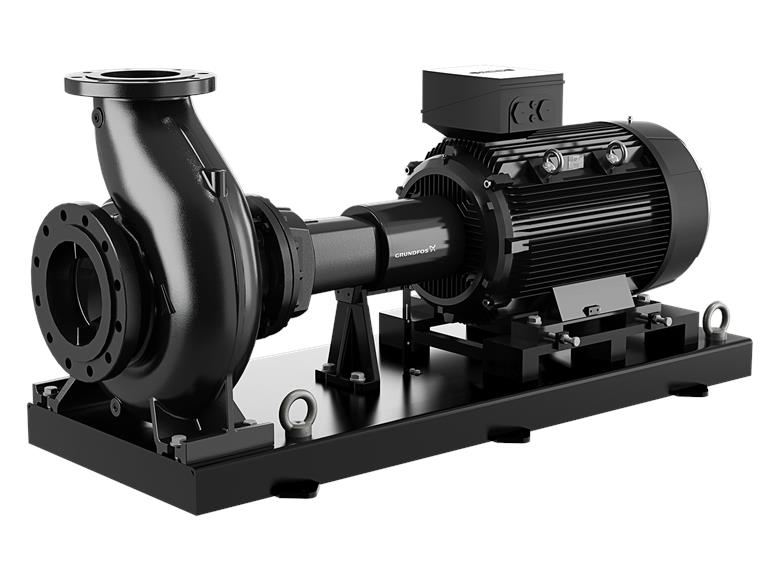

Grundfos NK 100-250/274 EUP A2F2AE-SBQQE
Grundfos NK 100-250/274 EUP A2F2AE-SBQQE
Vraag een vrijblijvende offerte aan
Uitgebreide productinformatie
Toepassingen
• Watervoorziening
• Industriële drukverhoging
• Industrieel vloeistoftransport
• Binnenklimaat (airconditioning, verwarming en ventilatie)
• Irrigatie
Eigenschappen en voordelen
• Geoptimaliseerde hydraulica in behuizing en waaier zorgt voor ongehinderde vloeistofdoorstroming
• O-ring afdichting tussen pomphuis en deksel, zodat er geen kans is op lekkage
• Behuizing waaier en slijtring van verschillende materialen, zorgt voor verbeterde corrosiebestendigheid en geen ‘plakkende’ elementen
• Back pull-out ontwerp voor gemakkelijke demontage voor service
• De pomp is elektroforetisch gecoat voor hogere corrosiebestendigheid
• Beschikbaar met IE3 en IE4 motoren
• PN 10/16 en 25 bar
• Temperaturen tot max. 180 graden Celsius
Specificaties
Productnaam NK 100-250/274 EUP A2F2AE-SBQQE
Productnummer 98973690
EAN nummer 5712604510735
Materialen
Pomphuis Gietijzer
Pomp behuizing EN-GJL-250
Pomphuis ASTM class 35
Slijtring Brass
Waaier Gietijzer
EN-GJL-200
ASTM class 30
As Stainless steel
EN 1.4301
AISI 304
Interne coating pomphuis CED
Materiaal code A
Code voor rubber E
Installatiegegevens
Maximum ambient temperature 55 °C
Maximale bedrijfsdruk 16 bar
Leidingaansluiting standaard EN 1092-2
Type zuig aansluiting DIN
Type persaansluiting DIN
Maat van de zuigaansluiting DN 125
Maat van de persaansluiting DN 100
Druktrap voor leidingaansluiting PN 16
Type koppeling Flexible w/spacer
Base frame design EN/ISO
Grouting N
Code voor leidingaansluiting F
Medium
Te verpompen medium Water
Bereik vloeistoftemperatuur -25 .. 120 °C
Medium temperatuur tijdens bedrijf 20 °C
Dichtheid 998.2 kg/m³

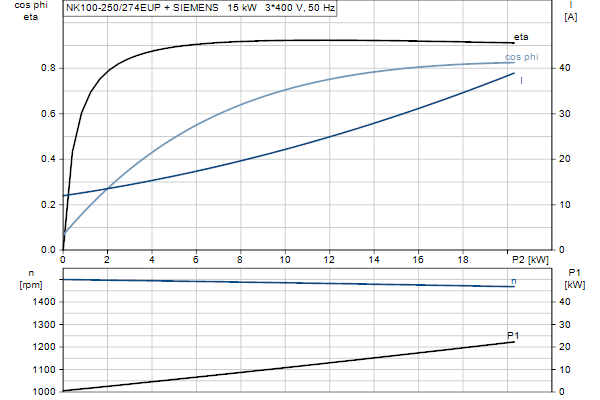

Elektrische gegevens
Motortype SIEMENS
IE efficiëntieklasse IE3
Nominaal vermogen – P2 15 kW
Netfrequentie 50 Hz
Nominale spanning 3 x 380-420D/660-725Y V
Nominaalstroom 29,93-27,1/17,4-15,8 A
Startstroom 850-850 %
Cos phi – power factor 0.82
Nominaal toerental 1475 omw/min
Rendement IE3 92,1%
Motorrendement bij nominale belasting 92.1-92.1 %
Motor efficientie bij 3/4 vermogen 92.3-92.3 %
Motor efficientie bij half vermogen 91.5-91.5 %
Pooltal 4
Dichtheidsklasse (IEC 34-5) IP55
Isolatie klasse (IEC 85) F
Motorbeveiliging PTC
Motor Nr. 98957800
Overige informatie
Minimale Efficiëntie Index, MEI ≥ 0.70
Netto gewicht 334 kg
Bruto gewicht 361 kg
Transportvolume 0.742 m³
Land van herkomst HU
HS code 84137059
Frequentie omvormer NONE
Druksensor N
