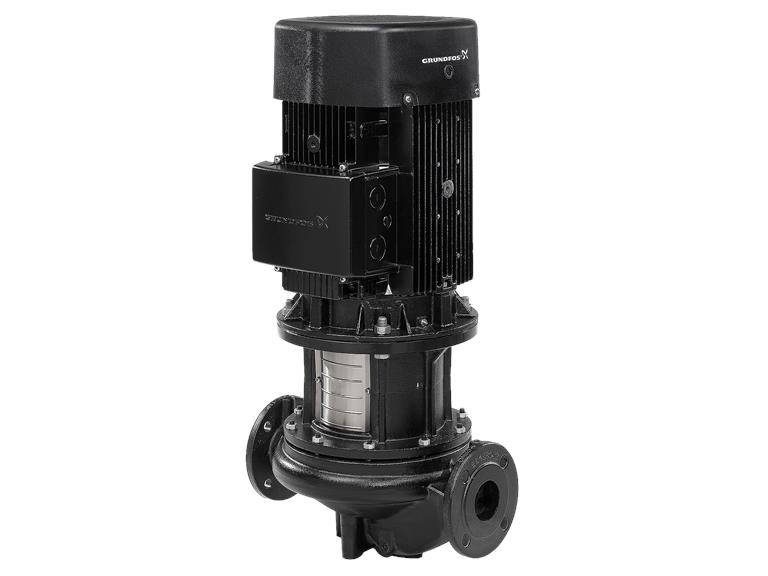

Grundfos TP 100-200/4 A-F-A-BQQE-MX3

• Stadsverwarmingsinstallaties
• Verwarmingsystemen
• Airconditioningsystemen
• Koelsystemen
• Industriële systemen
• Koelsystemen
• Industriële systemen

• Mediumtemperatuur -25 ºC tot +150 ºC
• PN 6/10, PN 10, PN16 en PN25
• Omgevingstemperatuur tot max. 60 °C
• De waaier is hydraulisch en mechanisch gebalanceerd om de levensduur van de asafdichtingen en motorlagers te verhogen
• TP-pompen zijn uitgerust met zeer efficiënte IE3 motoren voor een lager energieverbruik
• Top-pull-out ontwerp

Productnaam TP 100-200/4 A-F-A-BQQE-MX3
Productnummer 96109307
EAN nummer 5700396982847

Pomphuis Gietijzer
Pomp behuizing EN-GJL-250
Pomphuis ASTM class 35
Waaier Gietijzer
EN-GJL-200
ASTM class 30
Materiaal code A

Bereik van omgevingstemperatuur -20 .. 55 °C
Maximale bedrijfsdruk 16 bar
Max. druk bij toegestane temp 16 bar / 120 °C
Type aansluiting DIN
Grootte van aansluiting DN 100
Druktrap voor leidingaansluiting PN 16

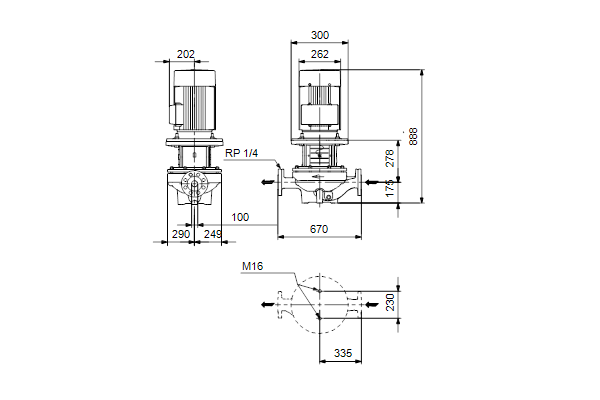

Inbouwlengte 670 mm
Flensmaat van de motor FF265
Code voor leidingaansluiting F

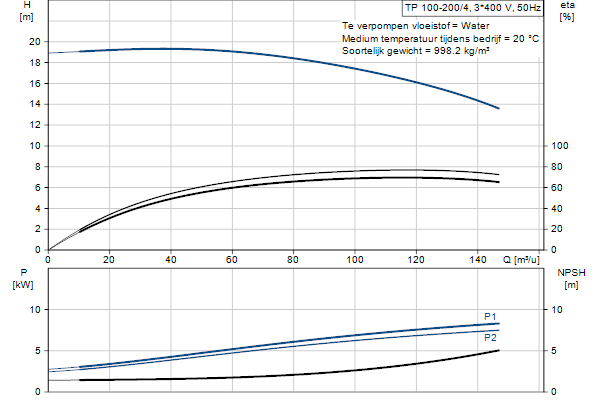

Te verpompen medium Water
Bereik vloeistoftemperatuur -25 .. 120 °C
Medium temperatuur tijdens bedrijf 20 °C
Dichtheid 998.2 kg/m³

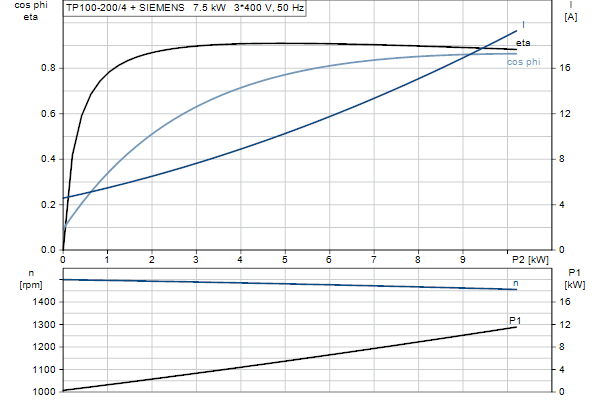

Motortype SIEMENS
IE efficiëntieklasse IE3
Nominaal vermogen – P2 7.5 kW
Netfrequentie 50 Hz
Nominale spanning 3 x 380-420D/660-725Y V
Nominaalstroom 15,12-13,7/8,72-7,89 A
Startstroom 740-740 %
Cos phi – power factor 0.84
Nominaal toerental 1465 omw/min
Rendement IE3 90,4%
Motorrendement bij nominale belasting 90.4-90.4 %
Motor efficientie bij 3/4 vermogen 91.1-91.1 %
Motor efficientie bij half vermogen 90.8-90.8 %
Pooltal 4
Dichtheidsklasse (IEC 34-5) IP55
Isolatie klasse (IEC 85) F
Motorbeveiliging PTC
Motor Nr. 83V15222

Minimale Efficiëntie Index, MEI ≥ 0.45
Netto gewicht 210 kg
Bruto gewicht 246 kg
Transportvolume 0.74 m³
Danish VVS No. 381716200
Finnish LVI No. 4616121
Land van herkomst HU
HS code 84137051
Frequentie omvormer NONE
