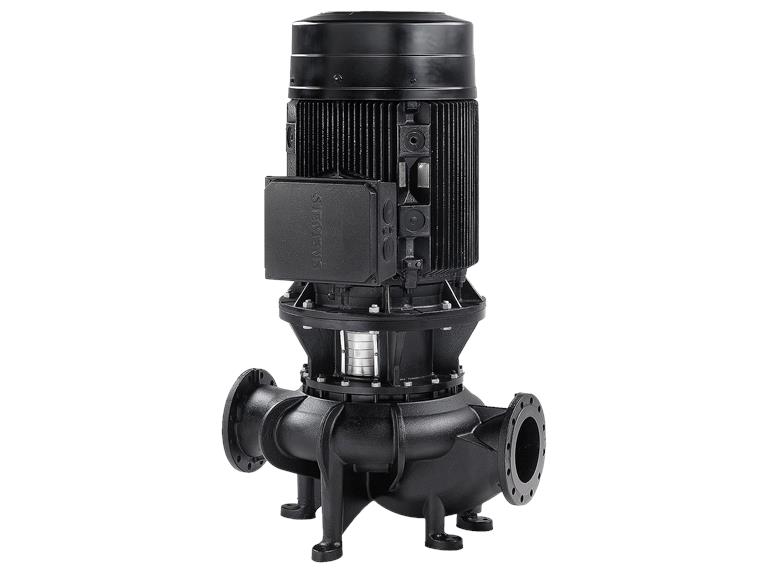

Grundfos TP 200-200/4 A-F-A-BQQE-QX3

• Stadsverwarmingsinstallaties
• Verwarmingsystemen
• Airconditioningsystemen
• Koelsystemen
• Industriële systemen
• Koelsystemen
• Industriële systemen

• Mediumtemperatuur -25 ºC tot +150 ºC
• PN 6/10, PN 10, PN16 en PN25
• Omgevingstemperatuur tot max. 60 °C
• De waaier is hydraulisch en mechanisch gebalanceerd om de levensduur van de asafdichtingen en motorlagers te verhogen
• TP-pompen zijn uitgerust met zeer efficiënte IE3 motoren voor een lager energieverbruik
• Top-pull-out ontwerp

Productnaam TP 200-200/4 A-F-A-BQQE-QX3
Productnummer 97927157
EAN nummer 5710626546800

Pomphuis Gietijzer
Pomp behuizing EN-GJL-250
Pomphuis ASTM class 35
Waaier Gietijzer
EN-GJL-200
ASTM class 30
Materiaal code A

Bereik van omgevingstemperatuur -20 .. 55 °C
Maximale bedrijfsdruk 16 bar
Max. druk bij toegestane temp 16 bar / 120 °C
Type aansluiting DIN
Grootte van aansluiting DN 200
Druktrap voor leidingaansluiting PN 16

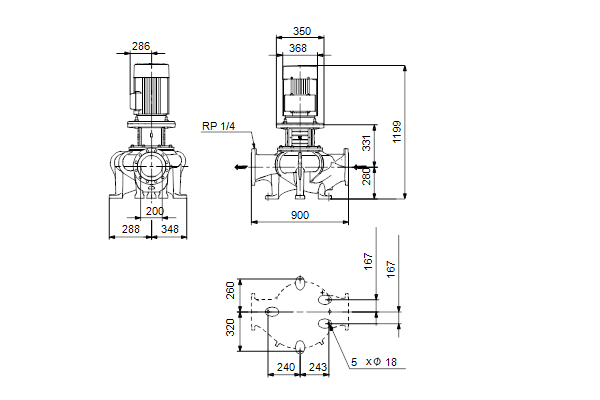

Inbouwlengte 900 mm
Flensmaat van de motor FF300
Code voor leidingaansluiting F

Te verpompen medium Water
Bereik vloeistoftemperatuur -25 .. 120 °C
Medium temperatuur tijdens bedrijf 20 °C
Dichtheid 998.2 kg/m³

Motortype SIEMENS
IE efficiëntieklasse IE3
Nominaal vermogen – P2 22 kW
Netfrequentie 50 Hz
Nominale spanning 3 x 380-420D/660-725Y V
Nominaalstroom 42,5-40,5/24,6-23,6 A
Startstroom 680-680 %
Cos phi – power factor 0.83
Nominaal toerental 1470 omw/min
Rendement IE3 93,0%
Motorrendement bij nominale belasting 93.0-93.0 %
Motor efficientie bij 3/4 vermogen 93.7-93.7 %
Motor efficientie bij half vermogen 93.7-93.7 %
Pooltal 4
Dichtheidsklasse (IEC 34-5) IP55
Isolatie klasse (IEC 85) F
Motorbeveiliging PTC
Motor Nr. 99032118

Minimale Efficiëntie Index, MEI ≥ 0.70
Netto gewicht 451 kg
Bruto gewicht 490 kg
Transportvolume 1.17 m³
Danish VVS No. 381719200
Finnish LVI No. 4616170
Land van herkomst HU
HS code 84137051
Frequentie omvormer NONE
