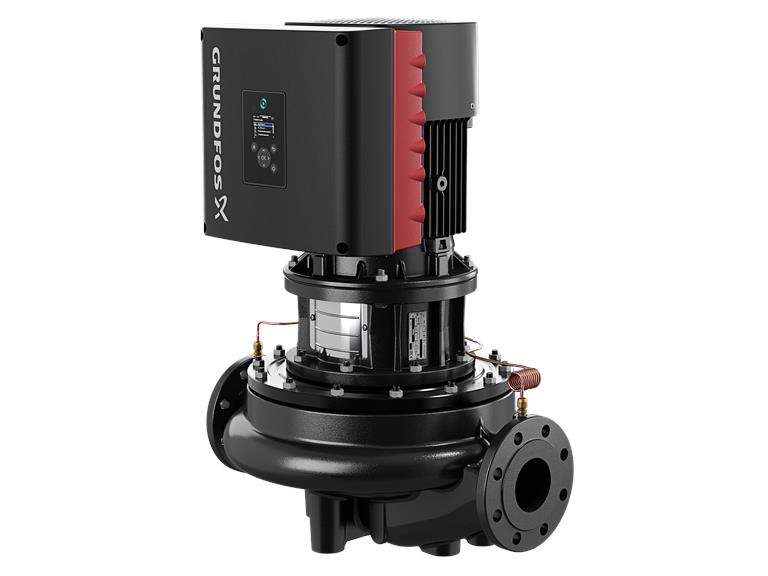

Grundfos TPE 100-110/4 S-A-F-A-BQQE-JDA

• Stadsverwarmingsinstallaties
• Verwarmingsystemen
• Airconditioningsystemen
• Koelsystemen
• Industriële systemen

• Leverbaar met de extreem efficiënte IE5 motoren
• Mediumtemperatuur -25 ºC tot +150 ºC
• PN 6/10, PN 10, PN16 en PN25
• Omgevingstemperatuur tot max. 60 °C
• De waaier is hydraulisch en mechanisch gebalanceerd om de levensduur van de asafdichtingen en motorlagers te verhogen
• Pompen met motorvermogen vanaf 11 Kw worden geleverd incl. voetplaat
• Pomphuis en pompkop/motorstoel zijn elektroforetisch gecoat voor verbeterde corrosiebestendigheid
• TPE-pompen kunnen worden uitgebreid met modules voor communicatie met o.a. LONWorks, Profibus DP, Modbus RTU, GSM/GPRS/SMS en BACnet MS/TP

Productnaam TPE 100-110/4 S-A-F-A-BQQE-JDA
Productnummer 99114816
EAN nummer 5712607036461

Pomphuis Gietijzer
Pomp behuizing EN-GJL-250
Pomphuis ASTM class 35
Waaier Gietijzer
EN-GJL-200
ASTM class 30
Materiaal code A

Bereik van omgevingstemperatuur -20 .. 50 °C
Maximale bedrijfsdruk 16 bar
Max. druk bij toegestane temp 16 bar / 120 °C
Type aansluiting DIN
Grootte van aansluiting DN 100
Druktrap voor leidingaansluiting PN 16

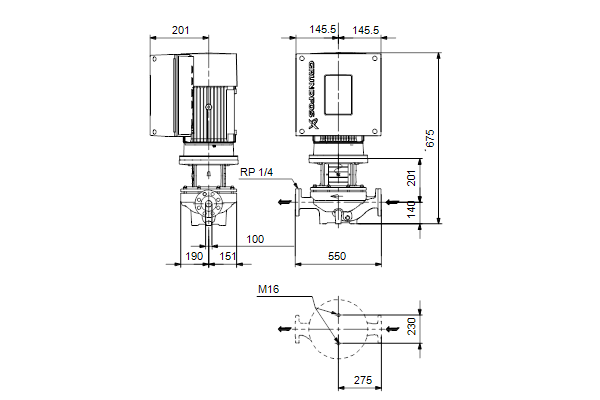

Inbouwlengte 550 mm
Flensmaat van de motor FF215
Code voor leidingaansluiting F

Te verpompen medium Water
Bereik vloeistoftemperatuur -25 .. 120 °C
Medium temperatuur tijdens bedrijf 20 °C
Dichtheid 998.2 kg/m³

Motortype 100LD
IE efficiëntieklasse IE5
Nominaal vermogen – P2 3 kW
Netfrequentie 50 Hz
Nominale spanning 3 x 380-500 V
Nominaalstroom 5.80-4.60 A
Cos phi – power factor 0.91-0.86
Nominaal toerental 180-2200 omw/min
Rendement 90.1%
Motorrendement bij nominale belasting 90.1 %
Pooltal 4
Dichtheidsklasse (IEC 34-5) IP55
Isolatie klasse (IEC 85) F
Motorbeveiliging ELEC
Motor Nr. 98971265

Minimale Efficiëntie Index, MEI ≥ 0.70
Netto gewicht 105 kg
Bruto gewicht 123 kg
Transportvolume 0.39 m³
Configuratie bestand nr 99139280
Danish VVS No. 381956110
Finnish LVI No. 4616414
Norwegian NRF no. 9043635
Land van herkomst HU
HS code 84137051
Bedieningspaneel HMI300 – Advanced
Functionele Module FM300-ADVANCED
Frequentie omvormer Geïntegreerd
