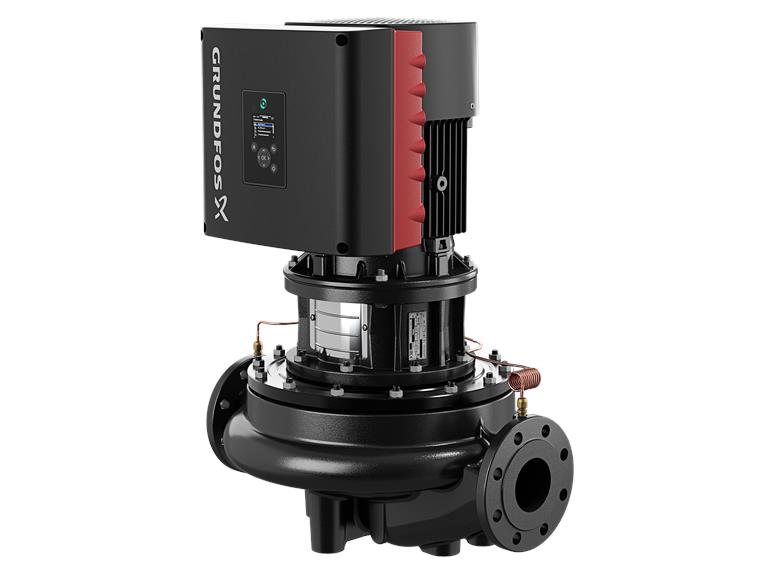

Grundfos TPE 100-200/4 S-A-F-A-BQQE-MDA

• Stadsverwarmingsinstallaties
• Verwarmingsystemen
• Airconditioningsystemen
• Koelsystemen
• Industriële systemen

• Leverbaar met de extreem efficiënte IE5 motoren
• Mediumtemperatuur -25 ºC tot +150 ºC
• PN 6/10, PN 10, PN16 en PN25
• Omgevingstemperatuur tot max. 60 °C
• De waaier is hydraulisch en mechanisch gebalanceerd om de levensduur van de asafdichtingen en motorlagers te verhogen
• Pompen met motorvermogen vanaf 11 Kw worden geleverd incl. voetplaat
• Pomphuis en pompkop/motorstoel zijn elektroforetisch gecoat voor verbeterde corrosiebestendigheid
• TPE-pompen kunnen worden uitgebreid met modules voor communicatie met o.a. LONWorks, Profibus DP, Modbus RTU, GSM/GPRS/SMS en BACnet MS/TP

Productnaam TPE 100-200/4 S-A-F-A-BQQE-MDA
Productnummer 99114808
EAN nummer 5712607036317

Pomphuis Gietijzer
Pomp behuizing EN-GJL-250
Pomphuis ASTM class 35
Waaier Gietijzer
EN-GJL-200
ASTM class 30
Materiaal code A

Bereik van omgevingstemperatuur -20 .. 50 °C
Maximale bedrijfsdruk 16 bar
Max. druk bij toegestane temp 16 bar / 120 °C
Type aansluiting DIN
Grootte van aansluiting DN 100
Druktrap voor leidingaansluiting PN 16

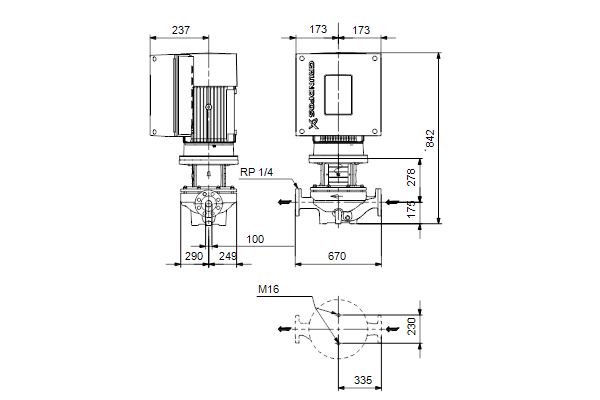

Inbouwlengte 670 mm
Flensmaat van de motor FF265
Code voor leidingaansluiting F

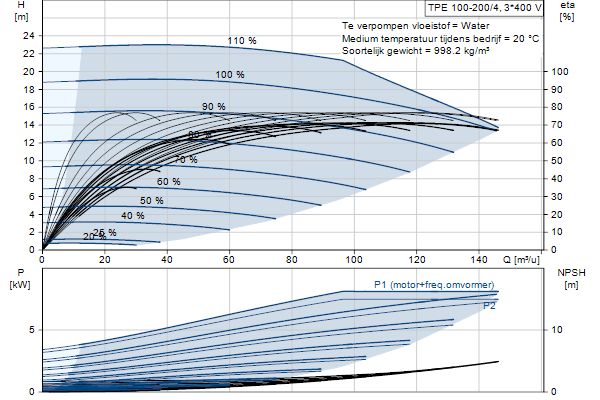

Te verpompen medium Water
Bereik vloeistoftemperatuur -25 .. 120 °C
Medium temperatuur tijdens bedrijf 20 °C
Dichtheid 998.2 kg/m³

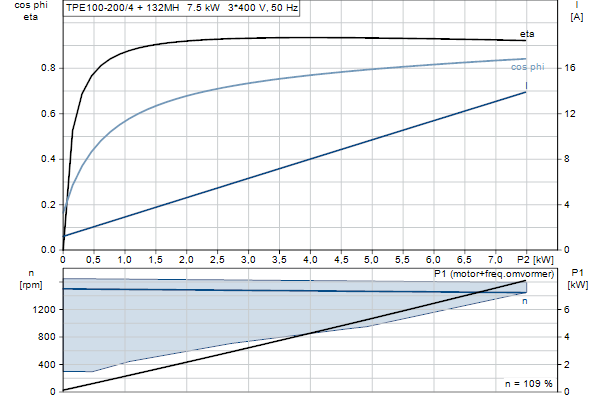

Motortype 132MH
IE efficiëntieklasse IE5
Nominaal vermogen – P2 7.5 kW
Netfrequentie 50 Hz
Nominale spanning 3 x 380-500 V
Nominaalstroom 14.1-11.1 A
Cos phi – power factor 0.93-0.89
Nominaal toerental 180-2200 omw/min
Rendement 92.2%
Motorrendement bij nominale belasting 92.2 %
Pooltal 4
Dichtheidsklasse (IEC 34-5) IP55
Isolatie klasse (IEC 85) F
Motorbeveiliging ELEC
Motor Nr. 98971268

Minimale Efficiëntie Index, MEI ≥ 0.45
Netto gewicht 201 kg
Bruto gewicht 237 kg
Transportvolume 0.74 m³
Configuratie bestand nr 99139893
Danish VVS No. 381956200
Finnish LVI No. 4616421
Land van herkomst HU
HS code 84137051
Bedieningspaneel HMI300 – Advanced
Functionele Module FM300-ADVANCED
Frequentie omvormer Geïntegreerd
