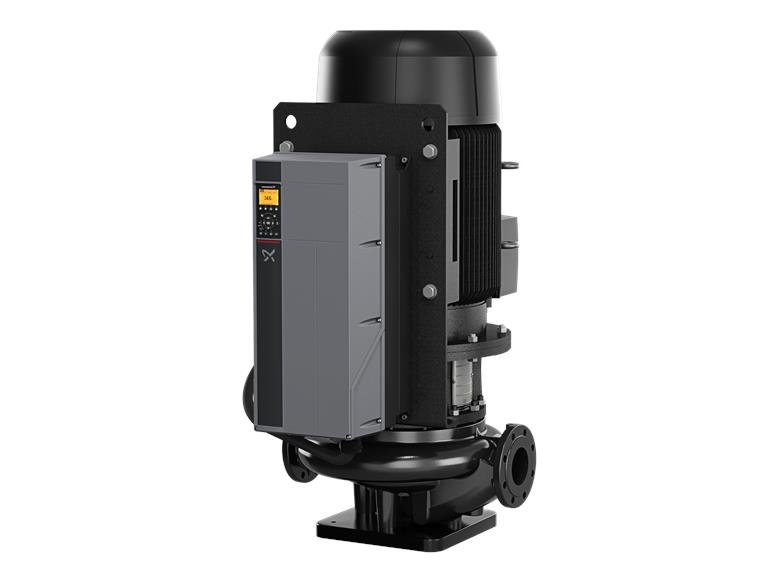

Grundfos TPE 100-530/2 NC-A3-F-O-DQQE-TX1

Grundfos TPE verticale inline pompen worden voor diverse toepassingen gebruikt. De pompen zijn eentraps inline centrifugaalpompen met standaard motor en mechanische asafdichtingen. Het belangrijkste verschil tussen de Grundfos TP en TPE is de motor. TPE-motoren zijn voorzien van een ingebouwde frequentie-omvormer, hierdoor kunnen er verschillende besturingsmethoden gebruikt worden. Grundfos TPE pompen zijn nu leverbaar met de extreem efficiënte IE5 motoren.

Vraag een vrijblijvende offerte aan

Uitgebreide productinformatie

Toepassingen

• Stadsverwarmingsinstallaties
• Verwarmingsystemen
• Airconditioningsystemen
• Koelsystemen
• Industriële systemen

Eigenschappen en voordelen

• Leverbaar met de extreem efficiënte IE5 motoren
• Mediumtemperatuur -25 ºC tot +150 ºC
• PN 6/10, PN 10, PN16 en PN25
• Omgevingstemperatuur tot max. 60 °C
• De waaier is hydraulisch en mechanisch gebalanceerd om de levensduur van de asafdichtingen en motorlagers te verhogen
• Pompen met motorvermogen vanaf 11 Kw worden geleverd incl. voetplaat
• Pomphuis en pompkop/motorstoel zijn elektroforetisch gecoat voor verbeterde corrosiebestendigheid
• TPE-pompen kunnen worden uitgebreid met modules voor communicatie met o.a. LONWorks, Profibus DP, Modbus RTU, GSM/GPRS/SMS en BACnet MS/TP

Specificaties

Productnaam TPE 100-530/2 NC-A3-F-O-DQQE-TX1
Productnummer 99473610
EAN nummer 5713829694255

Materialen

Pomphuis Nodulair ijzer
Pomp behuizing EN-GJS-400-18-LT
Pomphuis ASTM Grade 60-40-18
Waaier Gietijzer
EN-GJL-200
ASTM class 30
Materiaal code O

Installatiegegevens

Bereik van omgevingstemperatuur -20 .. 55 °C
Maximale bedrijfsdruk 25 bar
Max. druk bij toegestane temp 25 bar / 120 °C
Type aansluiting DIN
Grootte van aansluiting DN 100
Druktrap voor leidingaansluiting PN 25

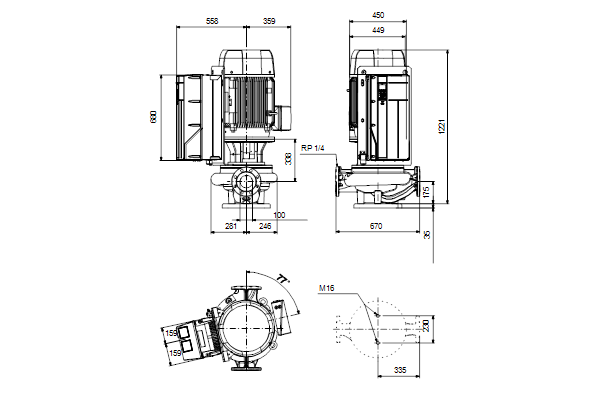

Inbouwlengte 670 mm
Flensmaat van de motor FF400
Code voor leidingaansluiting F

Medium

Te verpompen medium Water
Bereik vloeistoftemperatuur -40 .. 120 °C
Medium temperatuur tijdens bedrijf 20 °C
Dichtheid 998.2 kg/m³

Elektrische gegevens

Motortype SIEMENS
IE efficiëntieklasse IE3
Nominaal vermogen – P2 45 kW
Netfrequentie 50 Hz
Nominale spanning 3 x 380-420D/660-725Y V
Nominaalstroom 82,0-75,0/47,5-43,5 A
Startstroom 690-690 %
Cos phi – power factor 0.89
Nominaal toerental 2960 omw/min
Rendement IE3 94,0%
Motorrendement bij nominale belasting 94.0-94.0 %
Motor efficientie bij 3/4 vermogen 94.5-94.5 %
Motor efficientie bij half vermogen 94.4-94.4 %
Pooltal 2
Dichtheidsklasse (IEC 34-5) IP55
Isolatie klasse (IEC 85) F
Motorbeveiliging PTC
Motor Nr. 99454132

Overige informatie

Minimale Efficiëntie Index, MEI ≥ 0.70
Netto gewicht 585 kg
Bruto gewicht 696 kg
Transportvolume 2.07 m³
Configuratie bestand nr 99465390
Land van herkomst HU
HS code 84137051
VFD artikelnummer 99448801
Frequentie omvormer Geïntegreerd
Type frequentieomvormer CUE 3X380-500V IP55 RUG 45KW
Geschikt voor VFO CE, CULUS, C-TICK

Grundfos TPE 100-530/2 NC-A3-F-O-DQQE-TX1
