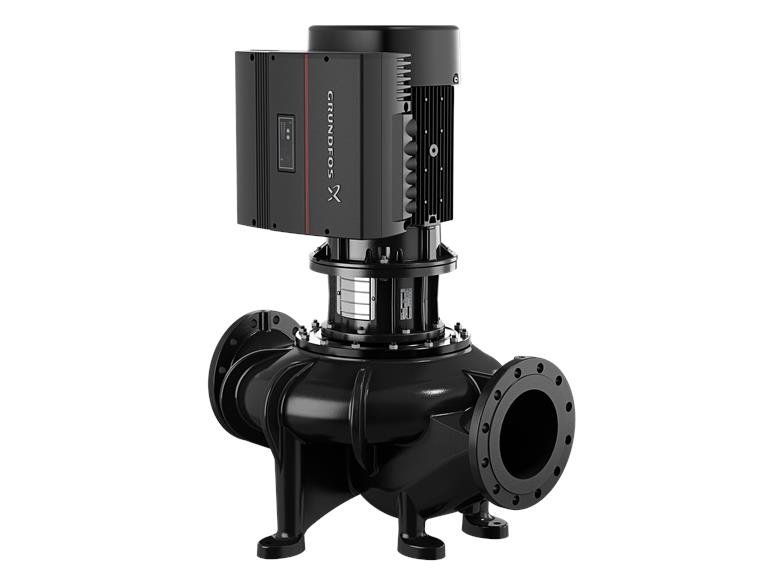

Grundfos TPE 150-155/4 A-F-A-BQQE-NX3
Grundfos TPE 150-155/4 A-F-A-BQQE-NX3
Vraag een vrijblijvende offerte aan
Uitgebreide productinformatie
Toepassingen
• Stadsverwarmingsinstallaties
• Verwarmingsystemen
• Airconditioningsystemen
• Koelsystemen
• Industriële systemen
Eigenschappen en voordelen
• Leverbaar met de extreem efficiënte IE5 motoren
• Mediumtemperatuur -25 ºC tot +150 ºC
• PN 6/10, PN 10, PN16 en PN25
• Omgevingstemperatuur tot max. 60 °C
• De waaier is hydraulisch en mechanisch gebalanceerd om de levensduur van de asafdichtingen en motorlagers te verhogen
• Pompen met motorvermogen vanaf 11 Kw worden geleverd incl. voetplaat
• Pomphuis en pompkop/motorstoel zijn elektroforetisch gecoat voor verbeterde corrosiebestendigheid
• TPE-pompen kunnen worden uitgebreid met modules voor communicatie met o.a. LONWorks, Profibus DP, Modbus RTU, GSM/GPRS/SMS en BACnet MS/TP
Specificaties
Productnaam TPE 150-155/4 A-F-A-BQQE-NX3
Productnummer 98908273
EAN nummer 5712603382494
Materialen
Pomphuis Gietijzer
Pomp behuizing EN-GJL-250
Pomphuis ASTM class 35
Waaier Gietijzer
EN-GJL-200
ASTM class 30
Materiaal code A
Installatiegegevens
Bereik van omgevingstemperatuur -20 .. 40 °C
Maximale bedrijfsdruk 16 bar
Max. druk bij toegestane temp 16 bar / 120 °C
Type aansluiting DIN
Grootte van aansluiting DN 150
Druktrap voor leidingaansluiting PN 16

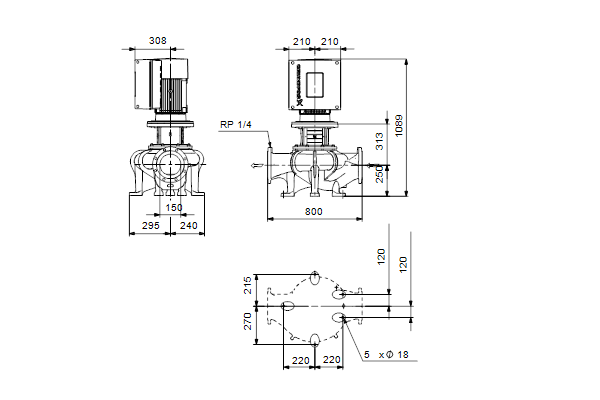

Inbouwlengte 800 mm
Flensmaat van de motor FF300
Code voor leidingaansluiting F
Medium
Te verpompen medium Water
Bereik vloeistoftemperatuur -25 .. 120 °C
Medium temperatuur tijdens bedrijf 20 °C
Dichtheid 998.2 kg/m³

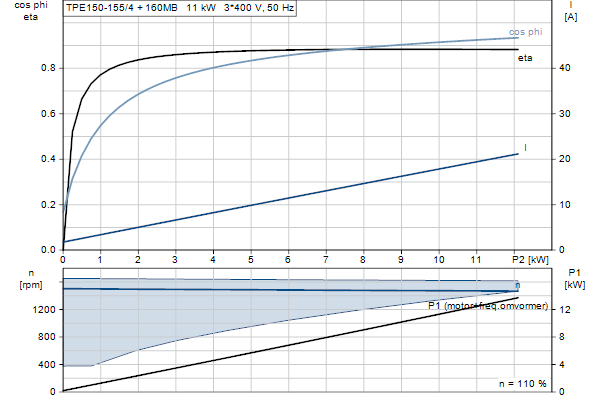

Elektrische gegevens
Motortype 160MB
IE efficiëntieklasse IE3
Nominaal vermogen – P2 11 kW
Netfrequentie 50 Hz
Nominale spanning 3 x 380-480 V
Nominaalstroom 22.0-17.8 A
Cos phi – power factor 0.86-0.81
Nominaal toerental 240-1750 omw/min
Rendement IE3 91,4%
Motorrendement bij nominale belasting 91.4 %
Pooltal 4
Dichtheidsklasse (IEC 34-5) IP55
Isolatie klasse (IEC 85) F
Motorbeveiliging JA
Motor Nr. 86906100
Overige informatie
Minimale Efficiëntie Index, MEI ≥ 0.70
Netto gewicht 298 kg
Bruto gewicht 395 kg
Transportvolume 1.68 m³
Configuratie bestand nr 95139409
Danish VVS No. 382038155
Land van herkomst HU
HS code 84137051
Bedieningspaneel Standard
Functionele Module PUMP I/O
Frequentie omvormer Geïntegreerd
