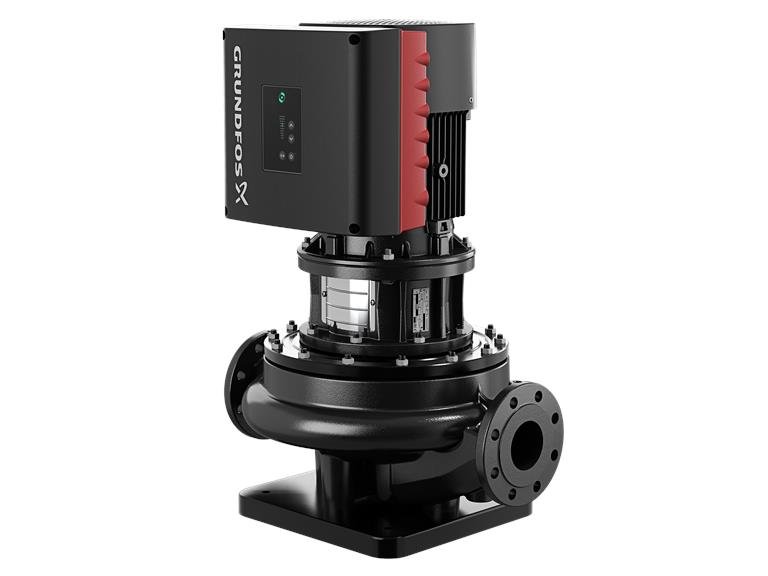

Grundfos TPE 50-540/2 A-F-A-BQQE-NDB
Grundfos TPE 50-540/2 A-F-A-BQQE-NDB
Vraag een vrijblijvende offerte aan
Uitgebreide productinformatie
Toepassingen
• Stadsverwarmingsinstallaties
• Verwarmingsystemen
• Airconditioningsystemen
• Koelsystemen
• Industriële systemen
Eigenschappen en voordelen
• Leverbaar met de extreem efficiënte IE5 motoren
• Mediumtemperatuur -25 ºC tot +150 ºC
• PN 6/10, PN 10, PN16 en PN25
• Omgevingstemperatuur tot max. 60 °C
• De waaier is hydraulisch en mechanisch gebalanceerd om de levensduur van de asafdichtingen en motorlagers te verhogen
• Pompen met motorvermogen vanaf 11 Kw worden geleverd incl. voetplaat
• Pomphuis en pompkop/motorstoel zijn elektroforetisch gecoat voor verbeterde corrosiebestendigheid
• TPE-pompen kunnen worden uitgebreid met modules voor communicatie met o.a. LONWorks, Profibus DP, Modbus RTU, GSM/GPRS/SMS en BACnet MS/TP
Specificaties
Productnaam TPE 50-540/2 A-F-A-BQQE-NDB
Productnummer 99113940
EAN nummer 5712607020019
Materialen
Pomphuis Gietijzer
Pomp behuizing EN-GJL-250
Pomphuis ASTM class 35
Waaier Gietijzer
EN-GJL-200
ASTM class 30
Materiaal code A
Installatiegegevens
Bereik van omgevingstemperatuur -20 .. 50 °C
Maximale bedrijfsdruk 16 bar
Max. druk bij toegestane temp 16 bar / 120 °C
Type aansluiting DIN
Grootte van aansluiting DN 50
Druktrap voor leidingaansluiting PN 16

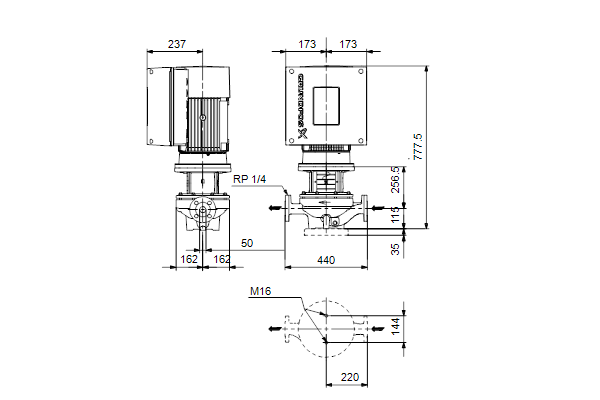

Inbouwlengte 440 mm
Flensmaat van de motor FF300
Code voor leidingaansluiting F

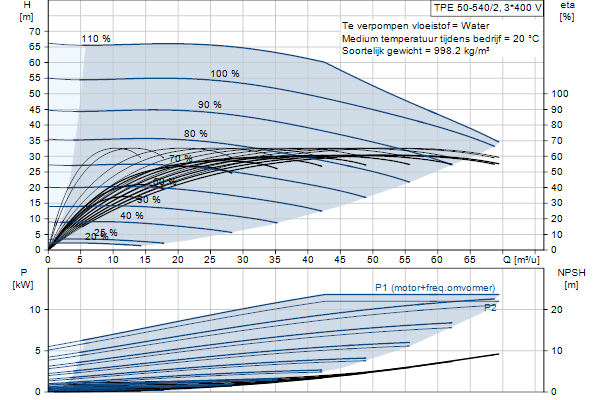

Medium
Te verpompen medium Water
Bereik vloeistoftemperatuur -25 .. 120 °C
Medium temperatuur tijdens bedrijf 20 °C
Dichtheid 998.2 kg/m³

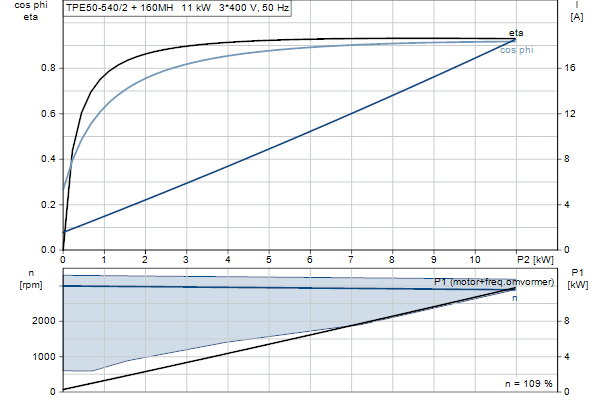

Elektrische gegevens
Motortype 160MH
IE efficiëntieklasse IE5
Nominaal vermogen – P2 11 kW
Netfrequentie 50 Hz
Nominale spanning 3 x 380-500 V
Nominaalstroom 20.3-16.0 A
Cos phi – power factor 0.93-0.90
Nominaal toerental 360-4000 omw/min
Rendement 93.1%
Motorrendement bij nominale belasting 93.1 %
Pooltal 2
Dichtheidsklasse (IEC 34-5) IP55
Isolatie klasse (IEC 85) F
Motorbeveiliging ELEC
Motor Nr. 98971081
Overige informatie
Minimale Efficiëntie Index, MEI ≥ 0.70
Netto gewicht 128 kg
Bruto gewicht 165 kg
Transportvolume 0.56 m³
Configuratie bestand nr 99100723
Danish VVS No. 382063540
Finnish LVI No. 4616463
Land van herkomst HU
HS code 84137051
Bedieningspaneel HMI200 – Standaard
Functionele Module 300
Frequentie omvormer Geïntegreerd
